载波耦合及接收电路

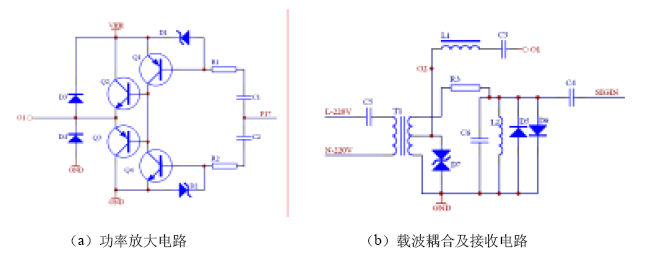

载波耦合及接收电路,图（a）电路中D3、D4 起嵌位作用、吸收低压电力线上的尖峰干扰。载波发射功率的大小与VHH 电源幅值的高低、电源电流提供能力密切相关，一定范围内提高电源幅值、增大电源功率，可以有效加大发射功率、从而延长通信距离。
,图(b)中电感L1、电容C3 完成整形滤波后，再通过耦合线圈T1 耦合到低压电力线上，双向二极管D7 起保护作用。
图(b)中包含接收回路部分。R3 在接收本地强发射信号时可以有效吸收衰减；电感L2、电容C6 组成并联谐振回路，谐振以中心频率为120KHz 设计，完成对有效信号的带通滤波；良好的选频回路可以有效提高载波接收灵敏度。
二极管D5、D6 的作用是将接收信号的电位钳制在±0.7V。接收信号经过电容C4 后引入到芯片内部进行混频处理，SIGIN 被内部上拉后平移到2.5V±0.7V，以利于后续处理。
