CCD电路图

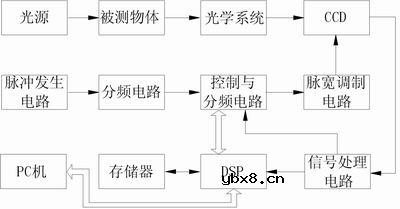

CCD驱动电路

1024位CCD驱动电路

线阵CCD电路

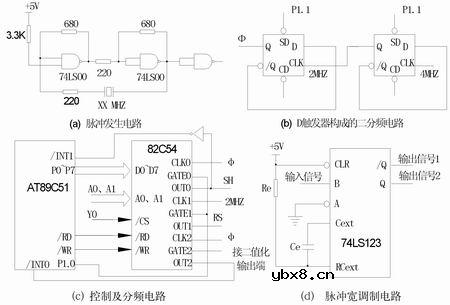

分频电路可以选用D触发器/JK触发器，如74LS(HC)74、74LS(HC)76，均带置位、清零端，较易控制；也可以选用计数器，如74LS(HC)163(可预置)，8253(2MHZ可编程)，82(C)54(10MHZ可编程)。为了便于调试和增加系统的柔性，本驱动电路选用具有较高频率的82C54，它含有3个16位减法计数器， 6种工作方式。其中工作方式2时，起频率发生器的作用，CLK端输入脉冲使计数器减1，计数器减到1时停止计数，并使OUT端输出负脉冲；方式3起方波发生器作用，[(N+1)/2]计数完成之前为高电平，对余下的[(N-1)/2]计数时输出低电平。

控制电路主要由单片机AT89C51及逻辑门电路组成。AT89C51最高工作频率达24MHz，内含4KB的Flash存储器。用于82C54的初始化、控制计数脉冲的通断、计数器的启动、停止及完成系统中其它任务。

脉宽调制电路主要由阻容电路、单稳态电路(如74LS/HC123)组成。该电路主要用于调整各驱动脉冲之间的相位关系。74LS(HC)123是可重触发单稳态触发器。在触发脉冲的上升沿(接B端)或下降沿(接A端)的作用下，输出Q为高电平，经过延时Tw后，输出Q返回低电平；如果输出高电平期间，触发脉冲又到来，则高电平又会从此刻延时Tw，因此如果触发脉冲在高电平期间不断到来，则高电平将要被无限期的延迟，即输出为高电平；当外接电阻为R且电容C>1000pF时，Tw=0.45 * R *C 。
