有源滤波器电路图

来源:网络  发布者:电工基础  发布时间:2026-03-04 18:15

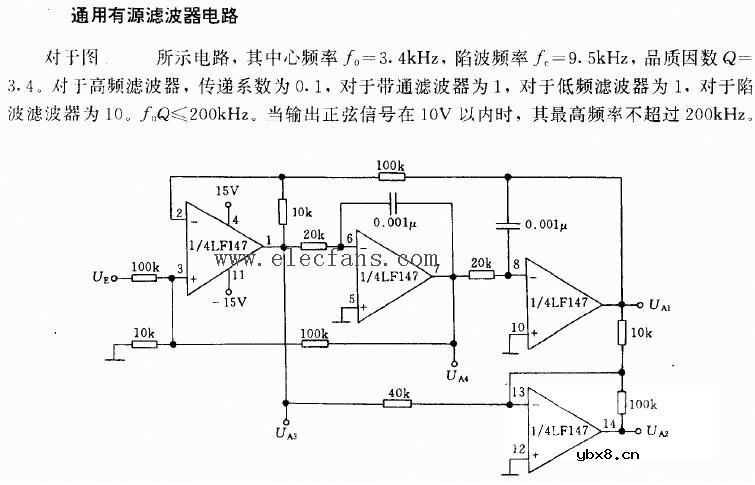

如图所示,其中心频率为F=3。4KHZ,陷波频率为F=9.5kHZ,品质因素为Q=3.4.对于高频滤波器,传递系数0。1,对于带通滤波器为1,对于低通滤波器为1,对于陷波滤波器为10,F小于等于200KHZ。当输出正弦信号在10V以内时,

如图所示,其中心频率为F=3。4KHZ,陷波频率为F=9.5kHZ,品质因素为Q=3.4.对于高频滤波器,传递系数0。1,对于带通滤波器为1,对于低通滤波器为1,对于陷波滤波器为10,F小于等于200KHZ。当输出正弦信号在10V以内时,其最高频率不超过200kHZ.
