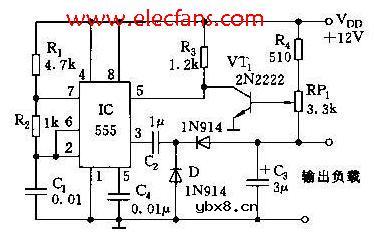

射频探头用负压源电路图如图所示,555和R1,R2,C1组成无稳态多谐振荡器,它的振荡频率除与RC充,放电时间常数有关外,还受控于5脚的控制电压。如果输出负电压减小(绝对值),则应调节RP1,使VT1的C极电压向低偏移

射频探头用负压源电路图
如图所示,555和R1,R2,C1组成无稳态多谐振荡器,它的振荡频率除与RC充,放电时间常数有关外,还受控于5脚的控制电压。如果输出负电压减小(绝对值),则应调节RP1,使VT1的C极电压向低偏移,从而使振荡频率升高,C3电容器的充放电速率加快。
