cd4017工作原理及应用电路图

cd4017工作原理及应用电路图:

方框图:

十进制计数／分频器CD4017，其内部由计数器及译码器两部分组成，由译码输出实现对脉冲信号的分配，整个输出时序就是O0、O1、O2、…、O9依次出现与时钟同步的高电平，宽度等于时钟周期。

CD4017有10个输出端（O0～O9）和1个进位输出端～O5-9。每输入10个计数脉冲，～O5-9就可得到1个进位正脉冲，该进位输出信号可作为下一级的时钟信号。

CD4017有3个输（MR、CP0和~CP1），MR为清零端，当在MR端上加高电平或正脉冲时其输出O0为高电平，其余输出端（O1～O9）均为低电平。CP0和～CPl是2个时钟输入端，若要用上升沿来计数，则信号由CP0端输入；若要用下降沿来计数，则信号由～CPl端输入。设置2个时钟输入端，级联时比较方便，可驱动更多二极管发光。

由此可见，当CD4017有连续脉冲输入时，其对应的输出端依次变为高电平状态，故可直接用作顺序脉冲发生器。

<CD4017引脚图>

一、用一个CD4017制成的彩灯电路

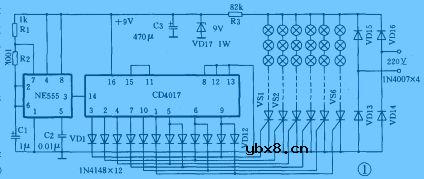

1.用一个CD4017制作的彩灯电路如图1 所示。

<CD4017电路图>

2.电路工作原理
CD4017输出高电平的顺序分别是③、②、④、⑦、⑩、①、⑤、⑥、⑨脚，故③、②、④、⑦、⑩、①脚的高电平使6串彩灯向右顺序发光，⑤、⑥、③脚的高电平使6串彩灯由中心向两边散开发光。各种发光方式可按自己的需要进行具体的组合，若要改变彩灯的闪光速度，可改变电容C1的大小。
二、用三个CD4O17彩灯电路图
CD4017的级连，如图2所示。

<CD4017原理图电路>
2．CD4017级连后可以顺序输出24个高电平，同上理可组合出各种不同的发光方式，见图3，可使6串彩灯向右流水发光，再向左流水发光，中心向两边散开后再向中心靠拢发光，1、3、5、2、4、6串间隔发光等等
