基本RS触发器是由两个与非门，按正反馈方式闭合而成，也可以用两个或非门按正反馈方式闭合而成。图（a）是习惯画法，图（b）是另外一种画法。基本RS触发器也称为闩锁（Latch）触发器。

定义一个与非门的输出端为基本RS触发器的输出端Q ，图中为B门的输出端。另一个与非门的输出端为 端，因Q 端和 端为同一个与非门的输入端和输出端（另一输入端为高电平），所以这两个端头的状态应该相反。定义A门的另一个输入端为 端，称为直接置“0”端，或直接复位端（Reset）；B门的另一个输入端为 端，称为直接置“1”端，或直接置位端（Set）。

基本RS触发器的翻转时间

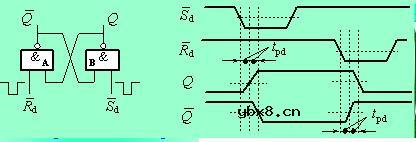

根据对RS触发器工作原理的分析，不难确定触发器翻转的时间。置“0”时，从 加入开始计算到 =1，有一个逻辑门A的延迟时间，即1tpd。但此时电路还不能锁存住新状态，必须再经过逻辑门B，延迟1tpd后，等到Q=0反馈回来，才能撤消 ，锁存住“0”状态。所以，完成置“0”过程需要2tpd的时间。同理，置“1”也需要2tpd的时间。具体过程见图20.3。据对RS触发器工作原理的分析，不难确定触发器翻转的时间。置“0”时，

基本RS触发器的翻转时间

基本RS触发器的状态转换图

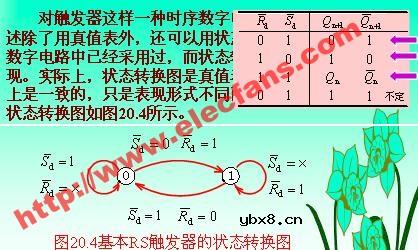

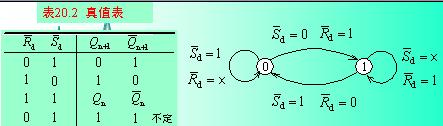

图中二个圆圈，其中写有0和1代表了基本RS触发器的两个稳态，状态的转换方向用箭头表示，状态转换的条件标明在箭头的旁边。从“1”状态转换到“0”状态，为置“0”，对应真值表中的第一行；从“0”状态转换到“1”状态，为置“1”，对应真值表中的第二行；从“0”状态有一个箭头自己闭合，即源于“0”又终止于“0”，对应真值表的第一行置“0”和第三行的保持；从“1”状态有一个箭头自己闭合，即源于“1”又终止于“1”，对应真值表的第二行置“1”和第三行的保持。
