鸭叫声动物叫声模拟电路的原理

鸭叫声动物叫声模拟电路可以模拟大鸭和小鸭的叫声，可把它装在玩具鸭中，以增加实感效果。
电路中的T1、T2组成多谐振荡器，能产生600Hz和800Hz左右的音频信号，用来模拟大鸭和小鸭的叫声，再由音频功放A放大推动扬声器发声，同时经T3驱动LED-2，随叫声一“眨”一“眨”十分有趣。K2是大鸭叫声开关，当K2闭合时，即C3并联在C1上，多谐振荡器的振荡频率为600Hz左右，相当于大鸭叫。如果鸭的叫声音调偏高，可以加大C1、C2的容量，反之则减小。
本电路采用了NS公司的低电压音频功放电路LM389，图中管脚号即为集成块管脚号。

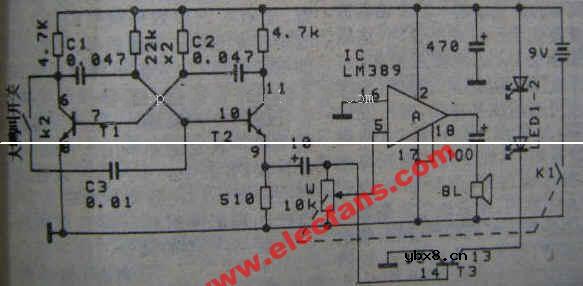

鸭叫声动物叫声模拟电路
