SSR的内部电路构成例

来源:网络发布者:电工基础发布时间:2026-03-04 21:32

SSR的内部电路构成例负载规格过零触发功能绝缘方式电路构成型号交流负载用

SSR的内部电路构成例

负载规格	过零触发功能	绝缘方式	电路构成	型号
交流负载用	有＊1	光电耦合器		G3H G3B G3F G3NA（AC输入）
	无	光电三端双向可控硅开关		G3NE G3J G3F G3H G3TA-OA
	有＊1	光电三端双向可控硅开关		G3PA-VD G3PB（单相） G3NA（DC输入） G3NE

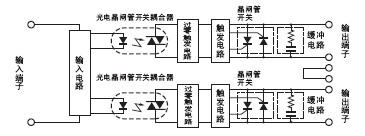

	有＊1	光电三端双向可控硅开关		G3PB-2（N）（三相）＊2

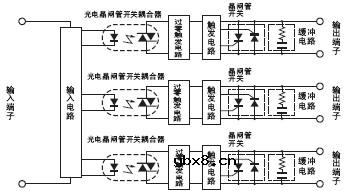

	有＊1	光电三端双向可控硅开关		G3PB-3（N）（三相）＊2
	有＊1	光电耦合器		G3NA-4□□B型 G3NH G3PA-4□□B型 G3PB-5□□B型
直流负载用	——	光电耦合器		G3FD、 G3HD G3BD G3TA-OD G3NA-D
交流·直流负载用	无	光电·霍尔·耦合器		G3FM

＊1. 过零触发功能
具有过零触发功能的SSR在交流负载电压为零或接近零时动作。
具有过零触发功能的SSR有以下效果。
·减小负载接通时的爆裂噪声。
·在灯、加热器、马达等的负载中由于抑制了接通电流，可以减轻对电源的影响，还可以减小接通电流保护电路。
＊2. 200V型的输出开关元件上使用了晶闸管。
