过流继电器接线图

　　GL-12过流继电器的接线图

　　电流继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

　　GL-12过流继电器的接线图如下：

　　JGL-14过流继电器的端子接线图

　　电磁式电流继电器，为电磁式瞬动过电流继电器，它广泛用于电力系统二次回路继电保护装置线路中，作为过电流启动元件。交流接触器的电磁系统会产生电磁噪声污染。为了解决交流接触器交流噪声大、耗电量大、温升高、功率因数低的问题，目前有一种交流接触器自身有双绕组线圈加整流组件，此种交流接触器运行时比无节能的单线圈情况节电70%左右，运行时无噪音，接触器线圈烧坏情况有所改善。

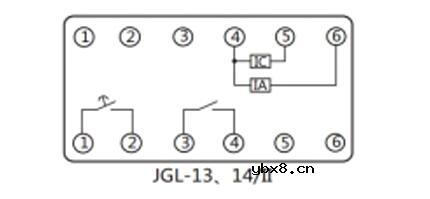

　　JGL-14过流继电器的端子接线图如下：

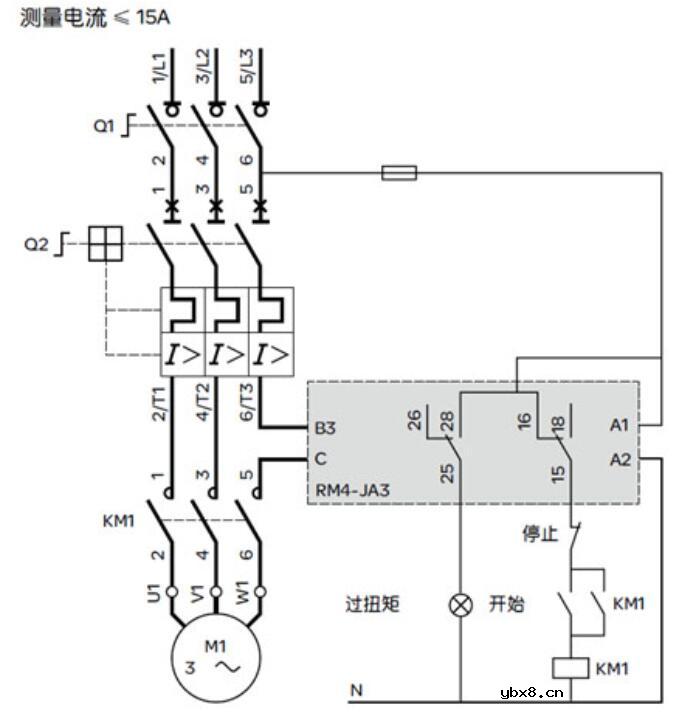

　　过电流继电器接线图
