　　固态继电器符号是什么

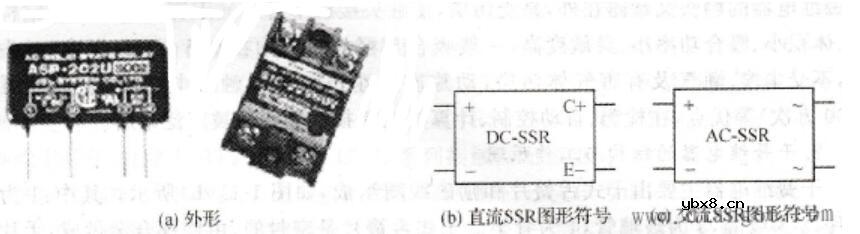

　　固态继电器（ Solid State Relay，SSR），是一种全部由固态电子元件组成的无触头开关器件。由于其具有结构紧凑、开关速度快、工作频率高、无动作噪声、能与TTL和CMOS等集成电路兼容、寿命长等特点，在自动化仪表设备、计算机数据采集和处理系统、交通信号管理系统、防爆场合等领域得到了广泛应用。固态继电器是一种4端组件，其中2端为输入端、另2端为输出端。按其控制的负载电源类型可分为直流固态继电器（DC-SSR）和交流固态继电器（AC-SSR），如图所示。

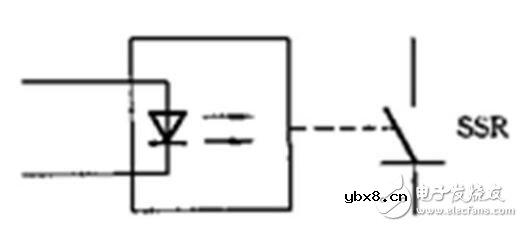

　　固态继电器的电路符号如下图所示。

　　三相交流固态继电器接线图

　　交流固态继电器是一种无触点通断电子开关，其中两个端子为输入控制端，另外两端为输出受控端，三相为六端，三进三出，中间采用光电隔离，作为输入输出之间采用光电耦合。在输入端加上直流或脉冲信号，输出端就能从关断状态转变成导通状态（无信号时呈阻断状态），从而控制较大负载。整个器件无可动部件及触点，可实现相当于常用的机械式电磁继电器一样的功能。三相交流固态继电器接线图如下：
