桥式起重机电气控制电路

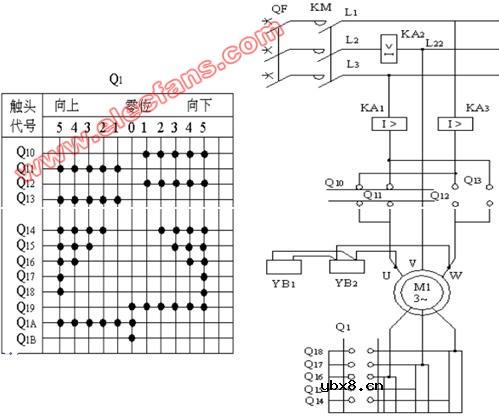

一、 主钩提升运动
①预备级：
Q1在向上位置1→触点1、3闭合→提升电机M1正转（触点4~8均不闭合）→电动机转子全电阻，工作在机械特性1。
②重物提升：
Q1转至向上位置2、3、4、5时，转子电阻依次减小，提升速度依次提高。（负载转矩加大）
③低速提升重物的方法：
点动断续操作，将操作手柄往返于提升与零位之间，电动机工作在正向启动与抱闸制动的交替工作状态，可低速断续提升负载。
二、卷扬机主电路

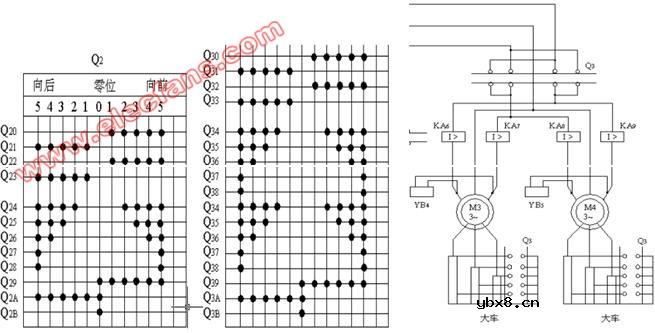

三、大小车驱动电路

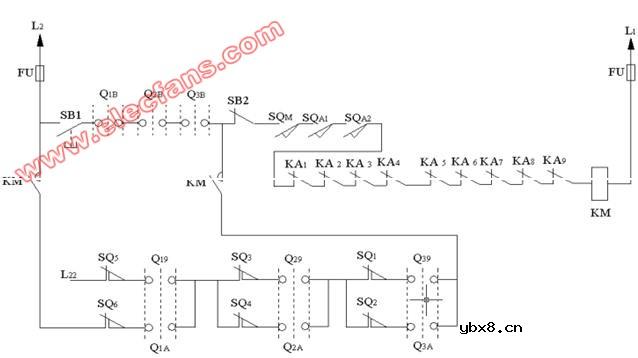

四、保护电路
相关热词：#桥式
