单键触模式灯开关工作原理

单键触模式灯开关工作原理

　这里介绍的触模式灯开关只用一个触摸电极片，就能完成开灯和关灯。触模式灯开关一样，采用相线进开关的两线制，可以直接取代普通开关而不必更改室内原有布线。
　　工作原理

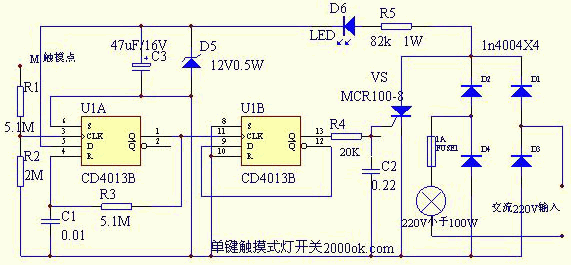

　　触摸开关电路如图所示，图中虚线右部为普通电源布线，左部为触摸式灯开关线路。开关主回路由VDl一VD4和VS组成，集成块A等组成开关的控制回路o R51VD5和C3组成简单的电阻降压稳压线路，输出12V左右的直流电供控制回路等用电。 LED为弱光指示，用于夜间指示触摸开关的位置，方便使用。如不需要弱光指示，用导线将LED的正负引脚焊点短接即可。集成电路A是——块双D触发器，分别接成一个单稳态电路和一个双稳态电路。单稳态电路的作用是对触摸信号进行脉冲展宽整形，保证每次触摸动作都可靠。双稳态电路用来驱动晶闸管VS的开通或关闭。M是触摸电极片，手指摸一下M，人体泄漏的交流电在电阻R2上的压降，其正半周信号进入A的3脚即单稳态电路的CP端，使单稳态电路翻转进入暂态，其输出端Q即1脚由原来的低电平跳变为高电平，此高电平经R3向Cl充电，使4脚即R端电位上升，当上升到复位电平时，单稳态电路复位，1脚恢复低电平。所以每触摸一次电极片M，1脚就输出一个固定宽度的正脉冲。此正脉冲将直接加到11脚即双稳态电路的CP端，使双稳态电路翻转一次，其输出端Q即13脚电平就改变一次。当13脚为高电平时，VS的门极通过R4获得正向触发电流而开通，即电子开关闭合，电灯点亮发光。这时电容C3两端的电压会跌落到3V左右，发光管LED熄灭，但A仍能正常工作。当13脚输出低电平时，VS失去触发电流，当交流电过零时即关断，电灯熄灭。这时C3两端电压又能恢复到12V，LED点亮作弱光指示。由此可见，每触摸一次电极片M，就能实现“开”或“关”电灯的动作。元器件选择与制作A用CD4013型双D触发器数字集成电路，它采用14脚双列直插式塑封包装oVS采用MCRl00—8 2N6565型等小型塑封单向晶闸管.VD1-4用1N4004—1N4007型等硅整流二极管，VD5用12V、1／2W稳压二极管，如2CW60型等。LED可用红色发光二极管。

　　R5最好采用RJ—1W型金属膜电阻器，其余电阻均用RTX—l／8W型碳膜电阻器。C1 C2可用CT4型独石电容器，C3用CDll—16V型电解电容器。开关壳体采用86系列开关面板制作，为确保使用者绝对安全，可在触模电极片与电阻R1之间再串接一只2M高阻电阻此开关接入照明线路，接法与普通开关一样，按图所示即相线进开关，如将相零线位置接反，电路不能正常工作。电路装好后不用调试，通电后就能正常工作。模一下M，灯亮；再摸—下，灯灭。
