用555定时器构成的一击三呼电子门铃电路，参数如图中所给。试定性画出三个555芯片的输出波形，并计算各输出波形的定时宽度或振荡周期。

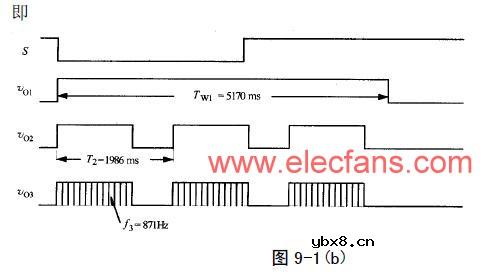

解 各级波形如图9-1(b)所示，左片555是一个单稳态电路，设其输出vo1的定时宽度为Tw1；右边两片555是两个条件振荡器，设其输出vo2，vo3的振荡周期为T2，T3，则
