晶体二极管参数_晶体二极管的检测方法

　　晶体二极管参数

　　晶体二极管一般可用到十万小时以上。但是如果使用不合理，他就不能充分发挥作用，甚至很快地被损坏。要合理地使用二极管，必须掌握他的主要参数，因为参数是反应质量和特性的。

　　最高工作频率fM（MC）----二极管能承受的最高频率。通过PN结交流电频率高于此值，二极管接不能正常工作。

　　最高反向工作电压VRM（V）----二极管长期正常工作时，所允许的最高反压。若越过此值，PN结就有被击穿的可能，对于交流电来说，最高反向工作电压也就是二极管的最高工作电压。

　　最大整流电流IOM（mA）----二极管能长期正常工作时的最大正向电流。因为电流通过二极管时就要发热，如果正向电流越过此值，二极管就会有烧坏的危险。所以用二极管整流时，流过二极管的正向电流（既输出直流）不允许超过最大整流电流。

　　晶体二极管的识别和简易检测方法

　　在使用前，通常先要判别极性，还要检查它的好坏，否则电路不仅不能正常工作，甚至可能烧毁二极管和其他元件。前面介绍的一些二极管封装上的符号或极性标记，我们可以作为依据。当封装上符号或极性标记看不清或者没有手册可查时，也可以根据二极管的单向导电性来判断它的好坏和极性。

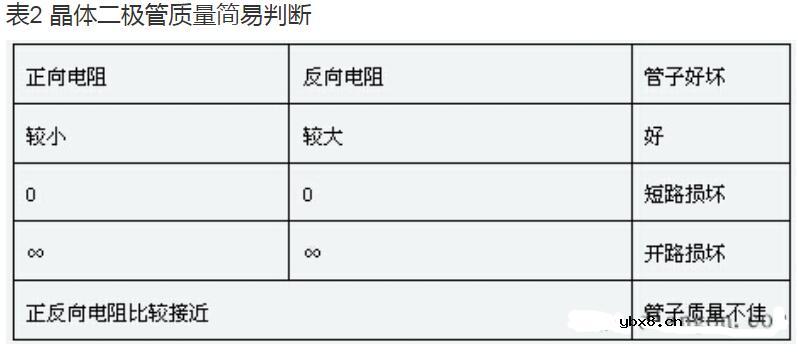

　　在通信生产实践中，常用的电阻档测量极间电阻来判断。万用表有两个接线端，正接线端接红表笔，负接线端接黑表笔。这部极性示意图里必须注意，使用万用表的电阻档时，表内接入电池，万用表的红表笔接表内电池负极，输出负电压；黑表笔接电池正极，输出正电压。测试前要选好档位，两表笔短接后调零位。对于耐压较低，电流较小的二极管如用r×1档，流过二极管的电流太大，用r×10k档，表内电池电压太高，都可能会使二极管损坏。通常用r×100或r×1k档来测量，具体方法和说明如表1和表2所示。

　　注：正、反向阻值的比较参照表1

　　要注意的是： 使用不同的万用表测同一只二极管，获得的阻值可能不同，这是由于万用表本身特性不一样；使用万用表不同的电阻档测二极管时，获得的阻值也是不同的。例如用r×100档测某一只2cz83d，正向电阻约500欧，反向电阻约320千欧，而改用r×1k档，测得正向电阻约4千欧，反向时表头指针几乎不动。这是因为二极管是非线性器件， pn结的阻值是随外加电压变化的，而用万用表测电阻时，各档的表笔端电压不一样，所以用不同的电阻档测同一只二极管，测得的阻值读数就不一样。
