“一摸就亮”台灯电路图

来源:网络发布者:电工基础发布时间:2026-03-07 14:58

这是一种人体感应灯，人手触摸台灯金属部分时灯亮，而且一直亮下去，因此又叫“一摸亮”台灯。当想关掉灯时，再一次触摸台灯金属部分即可关掉，非常方便。人体所发出的电信号频率范围从0～5kHz，输出电压为微伏至

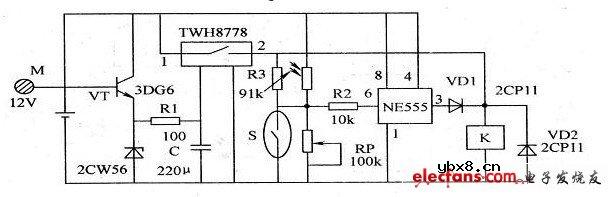

这是一种人体感应灯，人手触摸台灯金属部分时灯亮，而且一直亮下去，因此又叫“一摸亮”台灯。当想关掉灯时，再一次触摸台灯金属部分即可关掉，非常方便。人体所发出的电信号频率范围从0～5kHz，输出电压为微伏至毫伏级，是一个很弱的电压。经示波器观察，还有多种谐波成分。人用手触摸金属片M时，相当于给VT基极提供一个信号，经电流放大后，送到TWH8778大功率驱动开关集成电路，使NE5556脚为低电平，而3脚为高电平，以后工作状态同前。如下图所示:

“一摸就亮”台灯电路图
