三极管电路符号_三极管工作原理

　　三极管电路符号

　　三极管种类繁多，按极性划分有两种：NPN型三极管（常用三极管）和PNP型三极管。

　　

　　（1）NPN型三极管电路符号。图所示是NPN型三极管的电路符号。电路符号中表示了三极管的3个电极。

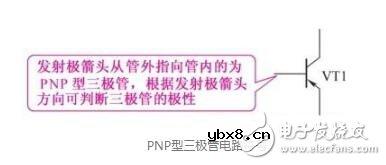

　　（2）PNP型三极管电路符号。图所示是PNP型三极管的电路符号。它与NPN型三极管电路符号的不同之处是发射极箭头方向不同，PNP型三极管电路符号中的发射极箭头指向管内，而NPN型三极管电路符号中的发射极箭头指向管外，以此可以方便地区别电路中这两种极性的三极管。

　　

　　三极管电路符号中识图信息

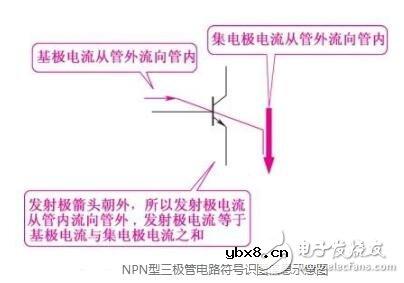

　　（1）NPN型三极管电路符号识图信息。图所示是NPN型三极管电路符号识图信息示意图。电路符号中发射极箭头的方向指明了三极管3个电极的电流方向，在分析电路中三极管电流流向、三极管直流电压时，这个箭头指示方向非常有用。

　　

　　判断各电极电流方向时，首先根据发射极箭头方向确定发射极电流的方向，再根据基极电流加集电极电流等于发射极电流，判断基极和集电极电流方向。

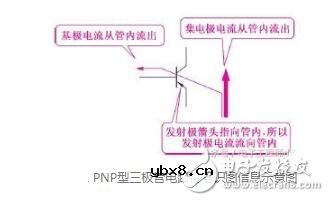

　　（2）PNP型三极管电路符号识图信息。图所示是PNP型三极管电路符号识图信息示意图，根据电路符号中的发射极箭头方向可以判断出3个电极的电流方向。

　　

　　三极管工作原理

　　对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结，而集电区与基区形成的PN结称为集电结，三条引线分别称为发射极e、基极b和集电极c。

　　当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Eb。

　　三极管的电流放大作用实际上是利用基极电流的微小变化去控制集电极电流的巨大变化。

　　三极管是一种电流放大器件，但在实际使用中常常通过电阻将三极管的电流放大作用转变为电压放大作用。
