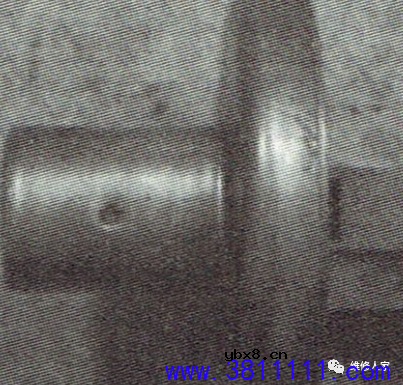

故障现象：一台虎牌电饭锅，上电后蜂鸣器叫一下，但“炊饭”灯不亮，按“炊饭”键蜂鸣器叫3声，不加热。 检修分析：从故障现象看，电脑板工作正常，故障原因应是电脑板检测到外部传感器有异常而报警。该机有两个传感器:一个是锅盖温度传感器,另一个是锅底温度传感器。前者在常温下的阻值是50kΩ。用吹风机加热锅盖温度传感器，阻值变小,应该正常。再测锅底传感器，发现阻值为0Ω,这肯定不正 常。 拆下锅底中央的温控传感器，发现其结构比较特殊:热敏电阻位于传感器最前面,热敏电阻后面有一根弹簧，如下图所示，让传感器紧贴锅底。
传感器外面有一个玻璃封装的干簧管，如下图所示：

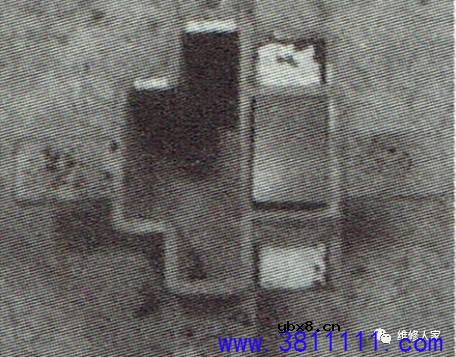

传感器后面有一个活动的塑料件，该件中有一块小磁钢，如下图所示：
未放锅时,弹簧将传感器顶出，干簧管因接近磁钢而闭合，从而短路热敏电阻,CPU检测到热敏电阻短路，会发出提示音，也不会发出加热指令，以防干烧。另外，当传感器开路时,上电便会显示“ERR”,而且蜂鸣器叫三声。 故障处理：本机的锅底热敏电阻在25°C时的阻值约为40kΩ。放入锅后，测锅底传感器阻值仍然为0Ω, 观察发热盘和锅底，发现有许多杂物,锅底和发热盘之间有间隙，导致锅底传感器中的磁钢靠近干簧管，干簧管中触点闭合，电饭锅不加热,清除杂物后试机，故障排除。 |
