创维43英寸液晶电视花屏及死机故障检修

来源:网络发布者:电工基础发布时间:2026-03-09 14:41

创维43英寸液晶电视花屏及死机故障检修例1:一台43G6型(8S79机芯)液晶电视,屏幕中间有一条黑色竖带分析检修:此机主板电路与TOCN电路集成一体,测TCON电路各关键点电压均正常。经过代换试验,判断液晶屏无问题，怀疑TC

创维43英寸液晶电视花屏及死机故障检修

例1:一台43G6型(8S79机芯)液晶电视,屏幕中间有一条黑色竖带

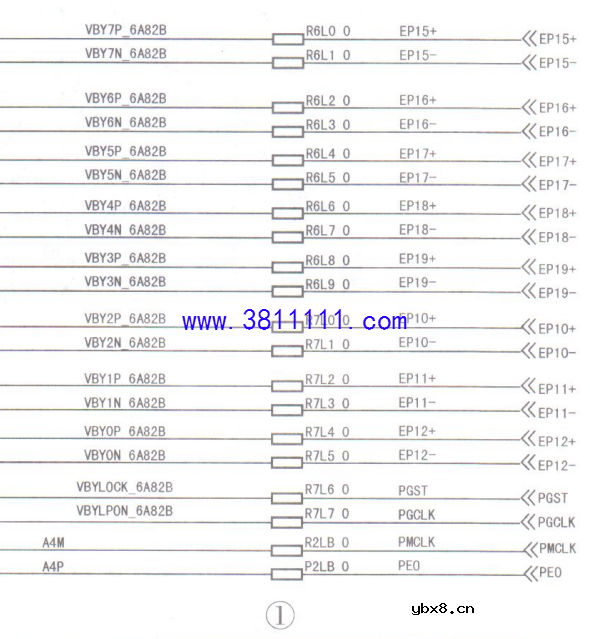

分析检修:此机主板电路与TOCN电路集成一体,测TCON电路各关键点电压均正常。经过代换试验,判断液晶屏无问题，怀疑TCON电路损坏，但更换U1N1(RT6937)后故障依旧。检查主芯片U100( MSD6A828)的上屏信号输出电路,如图1所示，电阻R6L1一端对地短路。拆下R6L1后测量R6L1前端焊盘对地电阻仍短路,说明U100的对应输出对地短路。更换U100后，R6L1处对地阻值恢复正常;通电试机,故障排除。

创维43英寸液晶电视花屏及死机故障检修

例2:一台43E6200型(8S70机芯)液晶电视，不定时死机。

分析检修:接_上串口工具,通电查看打印信息正常。接上主板转换器试机，开机后显示“系统空间不足”,如图2所示。再次接.上串口工具,按住“回车”键开机，在出现“《MStar)》#"字符后输入“eMMC erase”,再按“回车”键清空eMMC。接下来用ISP_Tool 软件重写引导程序,并升级主程序MstarUpgrade.bin后试机,故障依旧。更换主芯片及eMMC,故障还是不变。会不会是DDR有问题呢?更换MU1、MU2型号均为H5TQ4G63AFR)后试机,故障排除。
