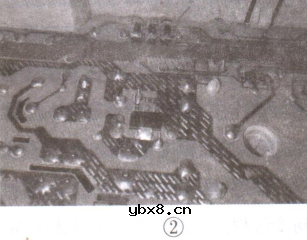

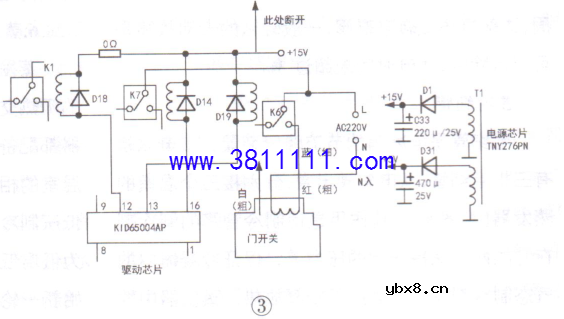

小天鹅TG70-1229EDS滚简洗衣机E30代码故障检修 一台小天鹅TG70-1229EDS滚筒洗衣机,通电后显示E30故障代码,用手开/关门,门锁没有动作。 根据故障现象分析,此机应该是门锁坏。该机门锁没有固定螺丝，用尖嘴钳同时顶住门锁舌口上、下塑料桩,即可取下门锁。测量门锁三个插片间的阻值,都是无穷大,判断门锁损坏。购回新门锁测量,如图1所示,阻值与旧锁一样,看来故障原因并非门锁损 坏。 考虑到小天鹅滚筒洗衣机有故障记忆功能,并且火、零线接反也会出现一些奇怪的故障，但清除记忆并交换火零线试机,故障依旧。断开水位传感器试机,未显示故障代码E30,难道电脑板有故障?拆下电脑板检查,发现二极管D13处铜箔已经腐蚀断开,如图2所示。D13与继电器K6的线圈并联， 实绘电路如图3所示。断点位于K6线圈的+5V供电电路中,开/关门时,K6不动作,单片机判断门锁失效,于是显示故障代码E30。用导线连接断点后试机,故障排除。 值得注意的是,该机门锁①、②脚内的开关受②、③脚内接线圈控制,并且只有压住门锁里的舌头,②、③脚才与线圈接通,此时测得②、③脚的阻 值约为160Ω。另外此机没有故障记忆功能。
|
