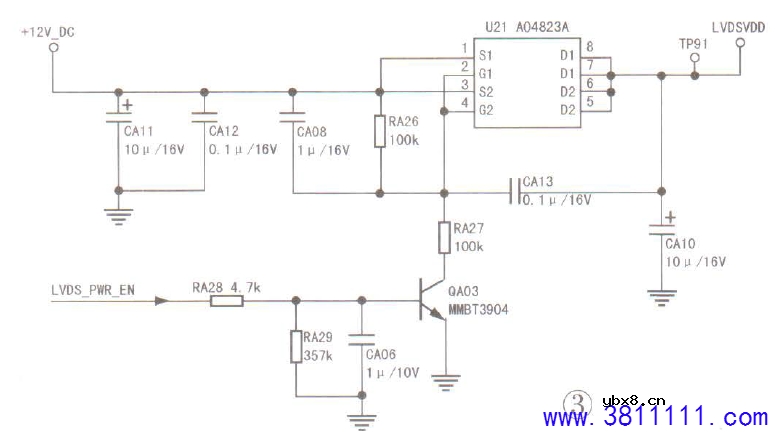

一台长虹55E8 型液晶电视， 三无。 分析检修:上电，测量电源板的12V 输出电压为0V; 断电，测量12V 输出端对地短路。断开主板与电源板的连线，测量主板上的1 2V 供电端对地短路。检查主板上的12V 负载，发现上屏电压控制电路短路。该电路如图所示。拆下U21 ，仍短路，说明短路点在U21 的供电输入电路中。经查，贴片电容CA11 短路，将CA11 换新后试机，故障排除。
|
相关热词：#液晶维修
