断路器如何接线？记得第一次听说“左零右火”是在初中的物理课上

我们的生活有了断路器更加有保障了，它逐渐的走进了人们的生活中，给我们带来了更加安全的生活。

二、左零右火

我记得第一次听说“左零右火”是在初中的物理课上，当时懵懵懂懂。直到大学的专业课上，才真正理解了这个词。

所谓的“左零右火”，仅仅是插座的插孔顺序——面对插孔时，左侧插孔的插孔是零线，右侧插孔是火线，仅此而已。

插座在接线时，也未必是“左零右火”。有的接线柱是横向排列的，但是当你面对接线柱（插座背面）时，接线柱顺序刚好和插孔顺序相反，就成了“左火右零”。有的接线柱是纵向排列的，所谓的左右，就更无从谈起了。

所以真正接线时，依旧需要以接线柱标识为准，标注着L的，就接火线；标注着N的，就接零线。

三、零线与零线的接线位置

任何一个漏电开关都不可能不需要接零线，没有零线，是因为接错了。家用漏电开关，如果按照极数来分，可以分为两种：1P漏电和2P漏电。

两种开关都有两组接线柱（一进一出算作一组），其中1P漏电的两组接线柱中，有一组有“N”标识，在接线时，需要将零线接在这组接线柱上，剩下的一组接火线——不要像插座接线一样记什么“左零右火”，开关的零火线方向不固定，不同品牌、不同型号的产品接线柱顺序不同，接线时，需要以实际的“N”接线柱所在位置为准。

2P漏电的两组接线柱没有任何标识，这代表着我们可以任意选择接线顺序。但是通常建议参照配电箱内的1P漏电接线顺序，保证二者的接线顺序相同。这样接出来的线才更好看，日后维修也更方便。

无论是哪种漏电开关，都不会不把零线接到开关上。

四、断路器应该怎么连线呢？

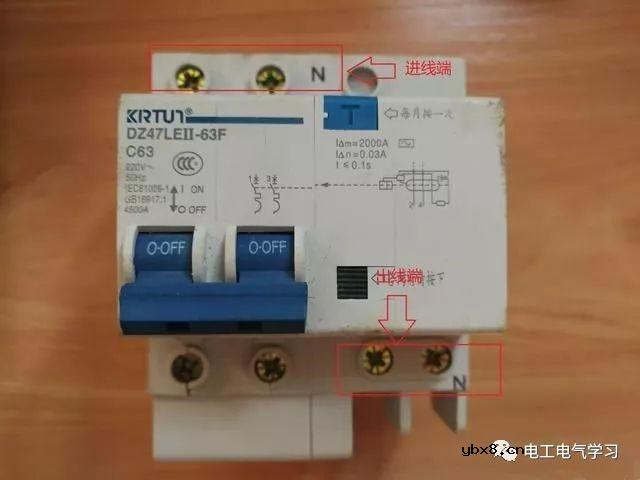

可以让断路器朝向自己，我们以2P的断路器为例，就像下面这张图一样，上面的两个接线柱一般是表示进线端，下面的两个接线柱表示出线端，由于这是一个2P的断路器，所以它能够控制两个线路的通断，在接线柱的一侧标注有大写字母N的就表示此接线柱接零线，则另一个就是接火线。

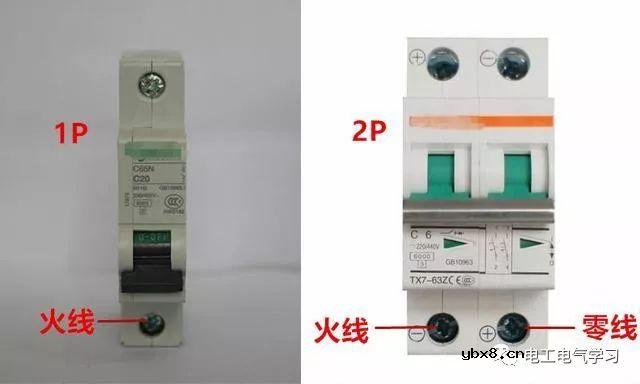

其实像上面说的断路器功率一般都很大（对于家庭用电所用功率来说），为了安全一般在线路的后面还会再加几个1P的断路器，这种断路器一般功率都比较小，对于1P的断路器，直接接一个从2P断路器出来的火线就可以了，当然对于2P的可以继续接一根火线一根零线，如果在断路器上没有标注N的符号，一般按照左火右零来接，这个和插座上正好相反，插座上的标准接法是左零右火。
