隔离开关型号规格

隔离开关是一种在分位置时触头间有符合规定要求的绝缘距离和明显的断开标志，这种开关是需要在合位置的时候，能够承载正常回路条件下的电流，以及在规定时间内异常情况下的电流开关设备。这种开关主要功能是带负荷分断和接通线路，在低压设备中主要适用于民宅、建筑等低压终端配电系统。

隔离开关铭牌的型号字母含义是什么？

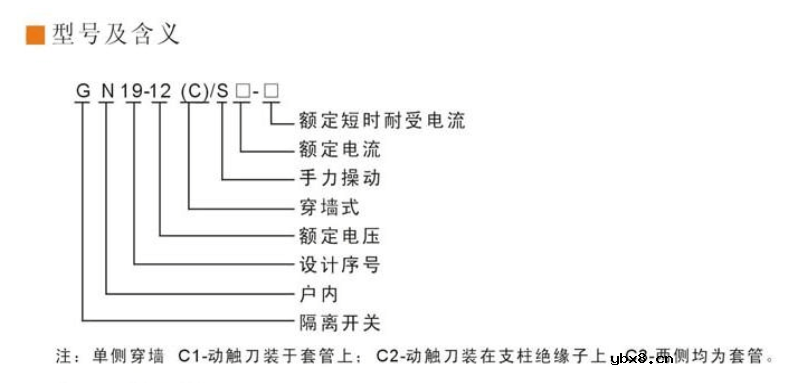

隔离开关的型号参数及含义：□□□—□□/□ 

第一位：产品字母代号（G-隔离开关，J-接地开关） 

第二位：使用环境（N-户内，W-户外） 

第三位：设计序号（1，2，3……） 

第四位：额定电压（KV） 

第五位：派生代号（K-带快分装置，D-带接地刀闸，G-改进型，T-统一设计产品，C-人力操作机构） 

第六位：额定电流（A）

隔离开关型号-低压隔离开关

隔离开关型号比较多，我们先来了解下低压断路器的型号都有哪些。分别是以下型号：HD、HS系列隔离开关、HR系列熔断器式隔离开关这几类。而与低压隔离开关相互搭配的是低压断路器，这种低压断路器的型号分别为：DW10系列框架式自动开关、DWX15.DWX15C系列万能式限流断路器、DW17（ME）系列万能式断路器、DZ10系列塑料外壳式自动开关、DZ15系列塑料外壳式断路器、DZX10系列塑料外壳式限流断路器、DZ20系列塑料外壳式断路器、DZ25系列塑料外壳式断路器等多种型号。

隔离开关型号-高压隔离开关

常见的高压隔离开关型号为CR 中心断口隔离开关（126kV~252kV）、DR 双面隔离开关（72.5kV~363kV）、KR 双柱水平伸缩式隔离开关（126kV~550kV）、PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）、SR 水平旋转单侧断口式隔离开关（40.5kV）、VR V型中心断口隔离开关（126kV）、YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）。

双柱式隔离开关的主要型号有GW4、GW5、GW9、GW11、GW12、GW14、GW17、GW20、GW25、GW27；三柱式隔离开关的主要型号为GW7；双柱式、三柱式隔离开关用于母线水平之间开断连接。 

单柱式隔离开关的主要型号有GW6、GW10、GW16、GW42，用于母线上下层交叉之间开断连接； 

GW8、GW13是双柱式单相隔离开关，一般多用于变压器中性点接地；

适用范围

隔离开关一般用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。此外，隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。隔离开关还可以用来接通或断开小电流电路。隔离开关对使用者的人身安全起着很大的作用，所以也是现在电厂或用电检修人员经常会用到的设备。

如何选择

隔离开关在选择时，一定要先检查产品功能是否安全，质量是否良好，最好是选择市面上知名的品牌，这样能对使用者起到安全保护作用。隔离开关配置在主接线上，保证了线路及设备检修时形成明显的断口与带电部分隔离，由于隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上断路器，停电则于上述相反。
