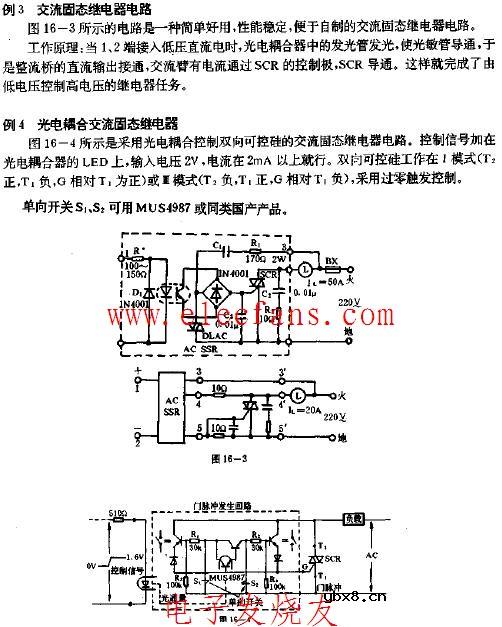

光电耦合交流固态继电器电路图：如图是采用光电耦合控制双向可控硅的交流固态继电器电路，控制信号在光电耦合的LED上，输入电压2V，电流在2MA以上就行，双向可控硅工作在I模式（T2正，T1负，G相对T1为正）或II模式（T2负，T1正，G相对T1负），采用过零触发控制。
