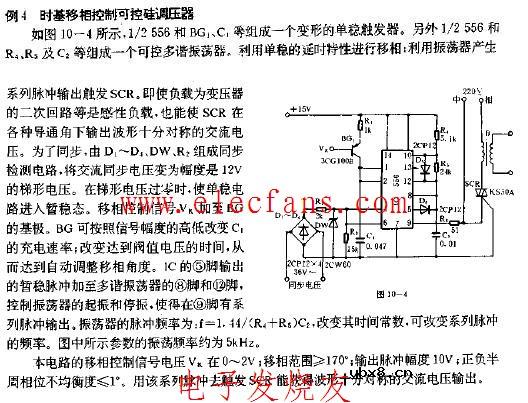

时基移相控制可控硅调压器电路图

来源:网络  发布者:电工基础  发布时间:2026-03-04 17:01
时基移相控制可控硅调压器电路图:由555和BG1,C1等组成一个变形的单稳触发器,另外556等组成一个可控多谐振荡器,利用单稳态的延时特性进行相拉控制,利用振荡器产生系列脉冲输出触发SCR即负载为变压器的二次回路等

时基移相控制可控硅调压器电路图:由555和BG1,C1等组成一个变形的单稳触发器,另外556等组成一个可控多谐振荡器,利用单稳态的延时特性进行相拉控制,利用振荡器产生系列脉冲输出触发SCR即负载为变压器的二次回路等是感性负载。。。。。。

时基移相控制可控硅调压器电路图
