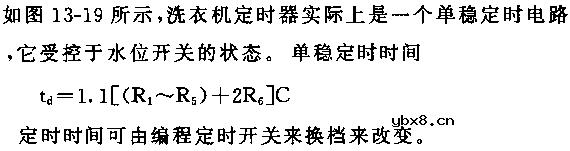

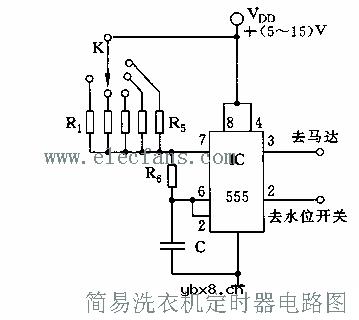

洗衣机定时器电路图:一共有三路定时器电路，分别是洗衣机电子定时器电路,发条定时器普通双桶洗衣机电路,和简易555定时器电路

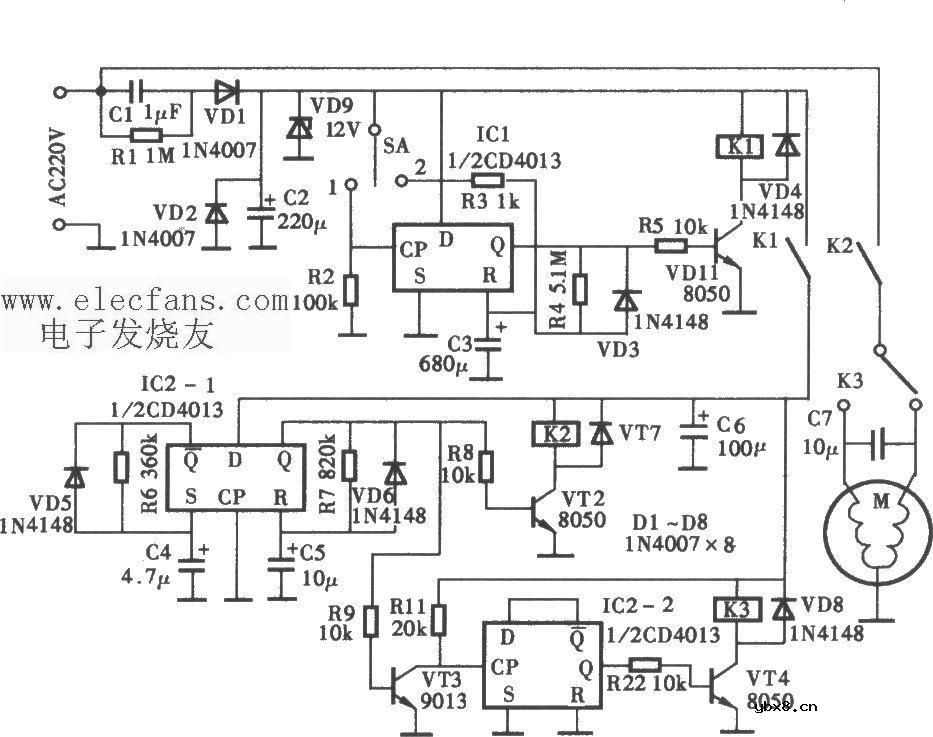

洗衣机电子定时器电路

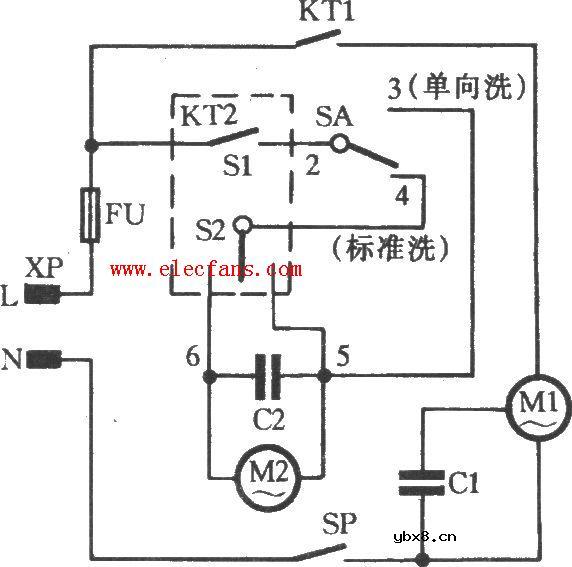

发条定时器普通双桶洗衣机电路
KT1为脱水定时器，M1为脱水桶电动机，SP是位于脱水桶盖上的安全开关。KT2为洗涤定时器，也属发条支配。SA为洗涤方式选择开关，M2为洗涤电动机。
