图象降噪电路:当我们接收到的电视信号较弱时，电视屏幕上显示的图象就叠加上一层“雪花”，这种“雪花”点其实是信号中的噪声所形成的，这些“雪花”噪点影响着我们的收看，特别在大屏幕的电视机此种现象就更严重了

图象降噪电路:当我们接收到的电视信号较弱时，电视屏幕上显示的图象就叠加上一层“雪花”，这种“雪花”点其实是信号中的噪声所形成的，这些“雪花”噪点影响着我们的收看，特别在大屏幕的电视机此种现象就更严重了。为此在大屏幕彩电中，为降低信号的噪声改善图象质量，加入了图象降噪电路，这种电路有两种基本形式：挖心电路和插入降噪滤波器电路。

一，挖心电路：

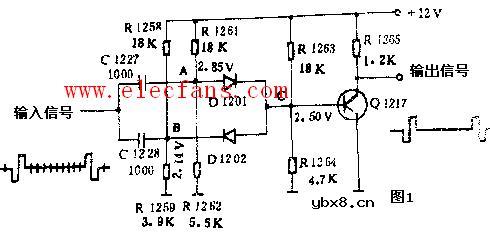

我们知道图象中的噪声电平相对于图象信号电平小，所以如果在电路中插入这样一个电路，当信号电平小于某一个值时，电路处于关闭状态，这样就可以将视频信号中幅度较小的噪音信号抑制掉了，从而起到了降噪的效果，挖心电路就是实现这种功能的电路，它等效于将输入信号的“中心部分”挖掉了，故称“挖心电路”，此电路可以用二极管或三极管构成如图1，其中A点的电压为2.85V,B点的电压为2.14V,C点为2.5V,可见静态时D1201,D1202因其正偏电压少于0.6V而截止.根据电路原理可知道只有幅度大于3.1V左右的信号才能通过D1201和D1202(D1201过信号的正半周,D1202过信号负半周),而噪声的幅度小不满足上述条件所以噪声分量不会在C点产生输出.这种电路典型应用的IC是M51494L。

图象降噪电路图

二，插入降噪滤波器电路：

此电路是在亮度通道中插入图象降噪滤波电路来完成降噪的功能如图2，其中R2-R4，C1，C2及L1，L2为4.43/3.58MHZ陷波器,Q2为开关管受降噪开关信号的控制,Q2导通时取消降噪功能,Q2截止时亮度信号经Q1缓冲后通过陷波器滤除高频噪声再经Q3缓冲输出送至下一级电路.此电路主要是抑制彩色信号对亮度信号的干扰。
