石英晶体多谐振荡器

石英晶体多谐振荡器

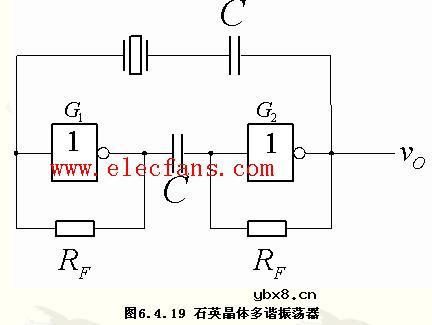

石英晶体具有优越的选频性能。将石英晶体引入普通多谐振荡器就能构成具有较高频率稳定性的石英晶体多谐振荡器[图6.4.19]。我们知道，普通多谐振荡器是一种矩形波发生器，上电后输出频率为的矩形波。根据傅里叶分析理论，频率为的矩形波可以分解成无穷多个正弦波分量，正弦波分量的频率为（），如果石英晶体的串联谐振频率为，那么只有频率为的正弦波分量可以通过石英晶体（第个正弦波分量，），形成正反馈，而其它正弦波分量无法通过石英晶体。频率为的正弦波分量被反相器转换成频率为矩形波。因为石英晶体多谐振荡器的振荡频率仅仅取决于石英晶体本身的参数，所以对石英晶体以外的电路元件要求不高。
