三极管双稳态触发器电路

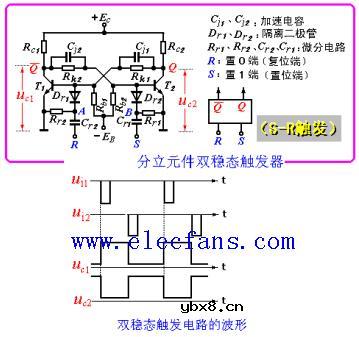

上图为分立元件三极管等构成的集--基耦合双稳态电路。它由两个倒相放大器首尾相接而成。为了分析简便，假定电路原来处于T１饱和，T2截止的状态，当在ui1端加一负触发脉冲后，ub１下降，并引起下列正反馈循环过程：
ub１↓→ib1↓→ic1↓→uc1↑→ub2↑→ib2↑→ic2↑→uc2↓→┐
↑----------------------┘
使T１迅速截止，T２迅速饱和，触发器进入新的稳定状态。如不加触发信号，它将保持这个状态不变。此时，若在ui2端加有负脉冲触发信号,那么，就会引起ub2下降，发生同于上述的正反馈过程，使得T１饱和，T2截止，触发器还原到初始的稳定状态。轮流改变ui1、ui2端的触发脉冲，触发器的工作状态也就交替变化。它的输出电压uc1，和uc2与触发脉冲间的关系如图Z1629所示。
双稳态触发电路实际上也是RS触发器，其ui1端相当于R端，ui2端相当于S端。因此，用门电路组成的双稳触发电路就不再详细叙述了。

三极管双稳态电路
在没有外来信号时，三极管始终保持原来的截止或饱和状态不变，当有外来信号触发时，原来截止的变为饱和状态并保持不变，原来饱和的变为截止状态也保持不变。这种电路具有两种稳定的状态，叫做双稳态电路，如图1－4-1所示。双稳态电路的用途很广，如用来控制直流电动机的正反转等。
