带有RC的非门环形振荡器电路

带有RC的非门环形振荡器实验电路

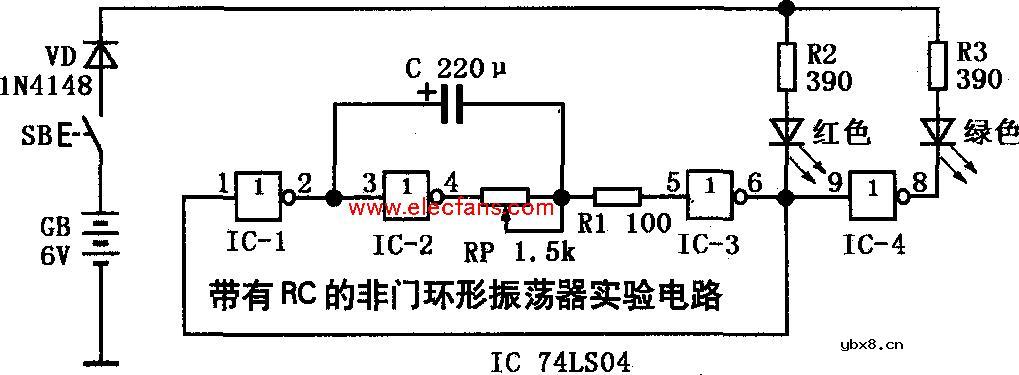

图中为带有RC延迟电路的非门环形自激多谐振荡器实验电路。振荡电路由非门IC1、IC2、IC3及定时电路元件RP、C等组成，由IC3输出矩形波信号。R1为保护电阻器，避免定时电容器c反向放电时有可能造成IC3门电路损坏。非门IC4使振荡器输出波形较好的矩形波。

振荡频率估算 f≈1／2.3RC T≈2．3RC

定时电阻器电阻值在100—1000Ω范围内选取，定时电容器C取值范围较大，从几百皮法(pF)至几百微法范围内选取，可以使振荡频率范围从几兆赫兹到几赫兹。把定时电阻器换成电位器(1.5kΩ)，能连续调节振荡频率，并且有较大的覆盖率。用到的芯片有74LS04。
