PWM直流电机驱动电路及程序

PWM直流电机驱动电路及程序

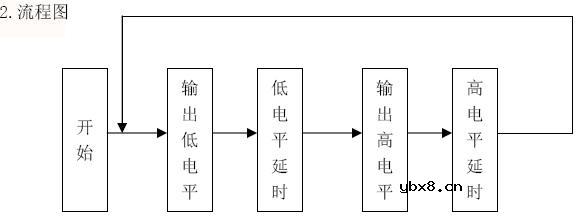

流程图及源程序
1.源程序清单：
；输出 50% (5:5) 占空比 PWM
；输出 10% (1:9) 占空比 PWM
；输出 90% (9:1) 占空比 PWM
OUTPUT BIT P1.0
ORG 0000H
LJMP START
ORG 0030H
START: CLR OUTPUT
MOV A, #5
CALL Delay
SERB OUTPUT

MOV A, #5
CALL DELAY
LJMP START
DELAY:
MOV R0, #0
DLOOP:
DJNZ R0, DLOOP
DJNZ ACC, DLOOP
RET
END
