智能小车驱动电路

来源:网络  发布者:电工基础  发布时间:2026-03-07 14:43

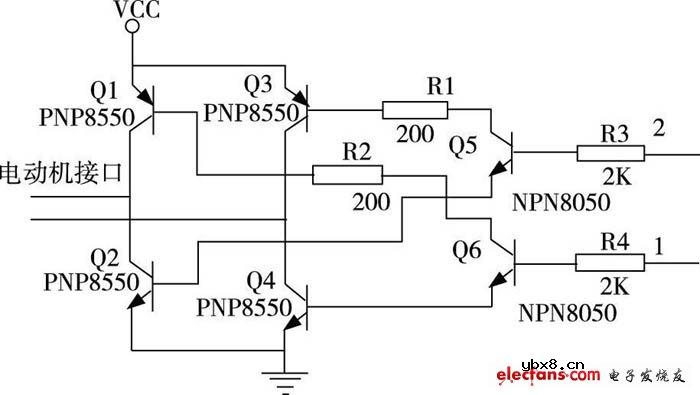

智能小车驱动电路是一个全桥驱动电路， Q1,Q2, Q3, Q4四个三极管组成4个桥臂， Q5 控制Q2和Q3的导通和关断， Q6控制Q1 和Q4 的导通和关断， 驱动电路分别用于后轮动力驱动电路和前轮方向驱动电路。当1管脚为高电平，
智能小车驱动电路是一个全桥驱动电路， Q1,Q2, Q3, Q4四个三极管组成4个桥臂， Q5 控制Q2和Q3的导通和关断， Q6控制Q1 和Q4 的导通和关断， 驱动电路分别用于后轮动力驱动电路和前轮方向驱动电路。当1管脚为高电平， 2管脚为低电平时时Q1 和Q4 导通， Q2和Q3截止， 电动机带动车轮运转; 当1管脚为低电平， 2管脚为高电平时时Q1和Q4截止， Q2和Q3导通， 电动机带动车轮反向运转。

　　

智能小车驱动电路
