象印NP-HIH18型电饭煲不加热故障检修

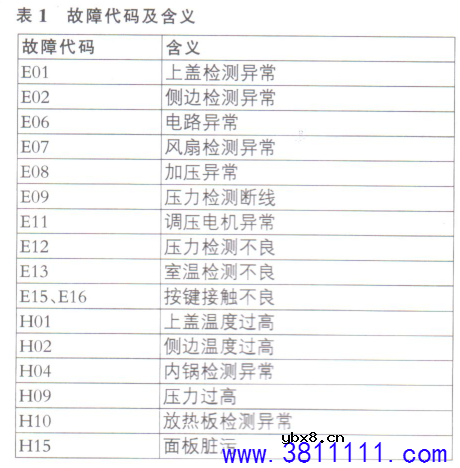

该机故障代码及含义见表1，"E06”表示电路异常。有显示及报警音，说明CPU控制部分工作应正常，于是重点检查功率板，相关电路如图1所示。测功率板上300V供电和低压20V供电，均正常。驱动管Q201.Q202前面有一只6脚贴片元件Q203，丝印号是“X1"。在VCC端外接20V直流电压，IGBT管G极电压为4V，这明显.异常，因为此时电脑板没有控制信号输出，Q201、Q202的b极为低电平，Q201截止Q202导通，IGBT管的G极电压应为0V。检测Q201、Q202正常，看来问题在Q203上。从位号Q203看，这应是三极管，估计其内部有两只三极管，②脚是输入端，③脚接Q201 .Q202的b极，应该是放大后的输出端。拆下Q203，用万用表电阻挡测量②脚与①、⑥脚的阻值，符合NPN型三极管的特性，初步判定②脚是b极，①脚是e极，⑥脚为c极。再测另外三脚间的阻值，发现⑤脚与③、④脚的正向电阻与普通三极管b-e结和b-c结的正向电阻相近，但反向电阻较小(分别为6kΩ和470Ω)，怀疑该管软击穿。同时，根据上述判定，画出Q203内部结构，如图2所示，这是一只双NPN三极管元件，平时Q1截止，Q2因R1提供偏置电压而导通，③脚电压约为0V。当电脑板发出驱动脉冲为高电平时，Q1导通、Q2截止，Q201由R2提供偏压而导通，IGBT管导通;当驱动脉冲为低电平时，Q1截止、Q2导通，Q201截止，Q202导通，IGBT管G极.上的电荷快速释放，IGBT管迅速截止。
