长虹3D50A3700ID型等离子电视黑屏维修2

来源:网络发布者:电工基础发布时间:2026-03-09 14:41

长虹3D50A3700ID型等离子电视黑屏(虹欧等离子屏型号为PM50H4000(3),Y驱动组件印制板号为JUQ6.672.00053698,物料号为JUQ6.672.00053800)。检修流程:(1)检查电源板输入的vs(207V)、VE(101V)、VA(56V)、15V等电压是否

长虹3D50A3700ID型等离子电视黑屏(虹欧等离子屏型号为PM50H4000(3),Y驱动组件印制板号为JUQ6.672.00053698,物料号为JUQ6.672.00053800)。

检修流程:(1)检查电源板输入的vs(207V)、VE(101V)、VA(56V)、15V等电压是否正常。VE(101V)、15V电压测试如图3所示;

(2)检查Y驱动组件形成的驱动电压输出145V(如图4所示)、15V_VY、15_VG、VSCAN(-190V)电压的是否正常;

长虹3D50A3700ID型等离子电视黑屏维修2

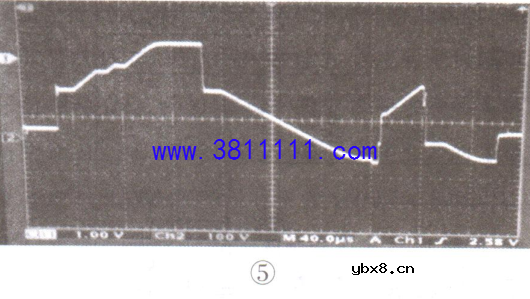

(3)采用数字示波器测量Y驱动组件输出的电压驱动波形是否正常,如图5所示。

长虹3D50A3700ID型等离子电视黑屏维修2

分析检修:经查,发现Y驱动组件上的电容C419已炸裂，怀疑电路中大功率元件击穿短路引起。C419与二极管D415并联，形成峰值吸收回路,目的是避免IGBT或MOS管因在高频、高压的开/关状态下产生的电压峰值击穿损坏。检查发现电压驱动波形中的下擦除(下降斜坡)电路中的IGBT开关管Q409已击穿，更换后上电试机,发出“啪啪”两声,又烧炸了。用数字三用表二极管挡检测Q410~Q407及Q412.Q413，发现均已全部烧毁。

其实,Y驱动电压波形是一个整体的电压驱动波形,它是由能量恢复(回收)高控制信号电路、

能量恢复(回收)低控制信号电路、能量维持高控制信号电路、能量维持低控制信号电路、上升斜坡(上擦除)控制信号电路、下降斜坡(下擦除)控制信号电路、PASS通过开关电路等组成的电路形成的。任何--路中的元件发生故障都会引起该时段的电压驱动波形异常,所以在检修该故障时,切记要把相关电路的元件都检测一-遍，避免重复烧坏元件。

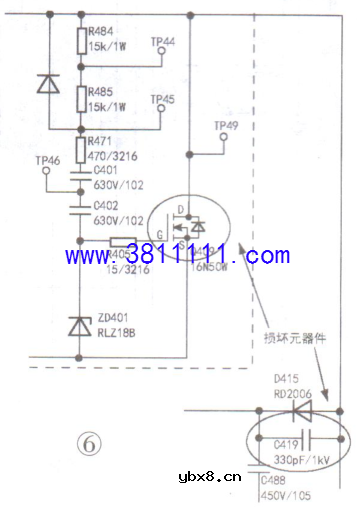

把击穿烧毁的上、下擦除电路的Q410(RJP30E2). Q409(16N50W),能量维持低电路的Q408、Q407(16N50W),PASS开关通过电路的Q412、Q413(30F123)和C419(330PF/1kV)全部换掉,通电后,Y驱动组件运行正常,故障排除。部分故障电路如图6所示。

长虹3D50A3700ID型等离子电视黑屏维修2
