ne555管脚图及内部原理图
DATASHEET

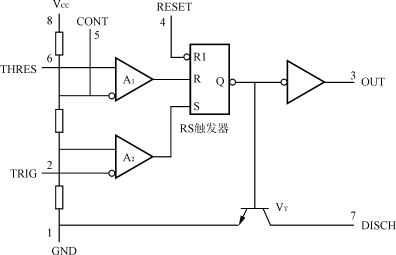

NE555内部电路方框图：
内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。
（ 见下图一 ）
图1 NE555 电路内部方框图

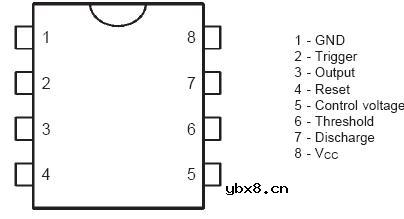

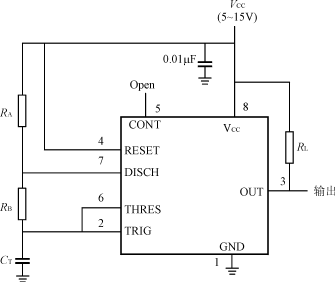

图2 NE555 电路引脚图
