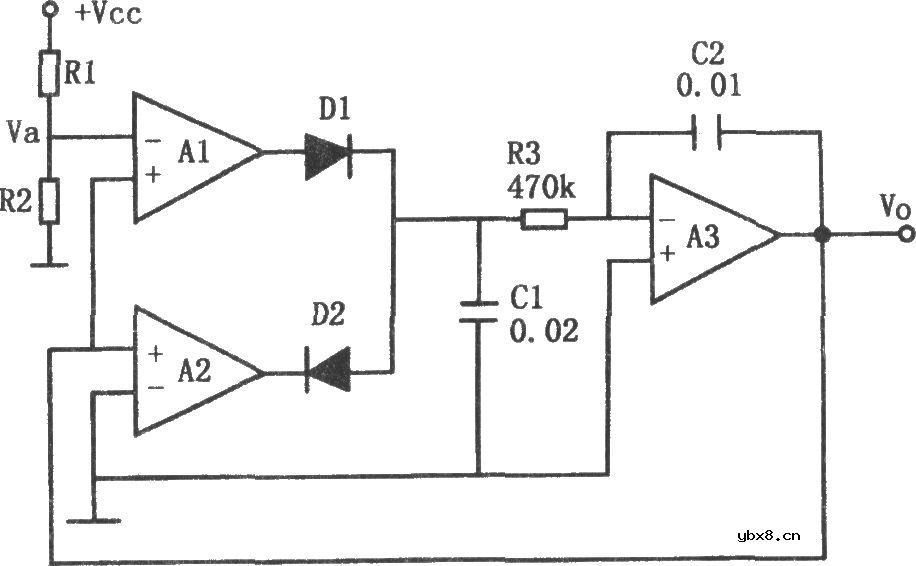

三角波产生电路,如图所示为通用三角波产生电路，该电路中，运算放大器A1，A2是正负峰值检波积分器，C1为保持电容。该电路能适应很宽的测试范围，具有很好的线性和振幅稳定性。振荡频率取决于积分时间常数R3，C2，若VA=8V，这时的振荡频率为1KHZ。电容C1与C2的比值取20：1。。运算放大采用741。
