胶卷冲洗液使用的恒温调温电路图

来源:网络  发布者:电工基础  发布时间:2026-03-04 17:47
彩色胶卷冲洗药液的温度，是影响相片色彩的重要因素。在整个冲洗过程中保持±0.3℃的恒温精度比较困难，本调温电路采用高灵敏度、线性好的PTC热敏电阻器，可以在15~45℃的温度范围内达到恒温要求。
彩色胶卷冲洗药液的温度，是影响相片色彩的重要因素。在整个冲洗过程中保持±0.3℃的恒温精度比较困难，本调温电路采用高灵敏度、线性好的PTC热敏电阻器，可以在15~45℃的温度范围内达到恒温要求。

2.7.1 原理电路

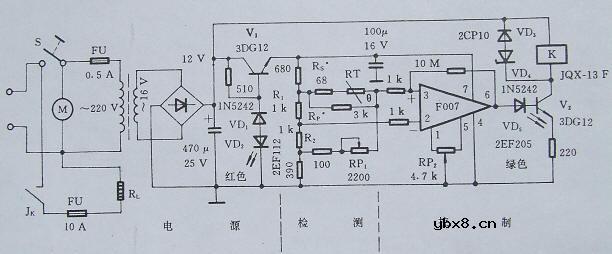

彩色胶卷冲洗液恒温用调温电路见图2.7.1，包含检测、控制和电源三个部分。

胶卷冲洗液使用的恒温调温电路图


图2.7.1 彩色胶卷冲洗液恒温用调温电路见图

2.7.2 主要元器件选择
为了保证调温精度，桥臂电阻R1和R2应选择精度达0.05%的锰铜精密线绕电阻；此外，为保证洗液温度的均匀性，安装无极调速搅拌机也是必要的。加热RL功率在2KW以下。

相关热词：#恒温调温
