数码摄像机解决方案

数码摄像机(DVR)与视频服务器(SVR)均是用于视频监控领域的设备。DVR/SVR 从多个模拟监控摄像头获得模拟视频信号，并将其数字化。处理引擎将视频流编码为数字格式，如 H.264、Motion JPEG、MPEG-4 等，当然也可采用专用的编解码器。DVR 设计旨在对视频流进行本地存储和查看。SVR 可通过 TCP/IP 协议向较大型安全网络发送经编码的视频。此外，更高性能的 DVR/SVR 还具备分析功能，可自动检测对象运动，查看是否越过了虚拟屏障等。DVR 与 SVR 均可用于升级基于模拟监控摄像头的现有安全系统。DVR/SVR 可取代仍采用录像带的 VCR，并能实现监控数据的自动化存储，同时还能通过 TCP/IP 网络支持监控设施的远程存取。DVR/SVR 通常采用 4、8 或 16 输入通道。通过提高集成度，通道数量还可进一步增加到 32、64 乃至更多。

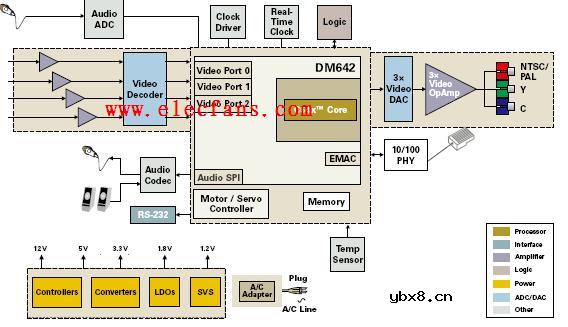

高性能数码摄像机解决方案结构图

产品 TI 部件号 URL 页码
AC 适配器 UC2853A UCC28051 UCC28600 UCC2818A
音频 ADC PCM1808 TLV320AIC12K TLV320AIC23B PCM3006
缓冲放大器 OPA361 SN10501时
钟驱动器 CDCE906
控制器 UCC3809
转换器 TPS64203
TPS65023 TPS62110 TPS62220 TPS62020 TPS62040 TPS62300 TPS54350 DSP TMS320DM642 TMS320DM6446
Fan Header & 控制 AMC6821 LCD 背光 TPS60230
LDO TPS76718 TPS79433 TPS79533 TPS79633
LDO (续) TPS78633 TPS74401 TPS74301 TPS75003 TPS737xx 47
逻辑 SN74AVC32T245 SN74AVC8T245 SN74AVC1T45SN74AVC2T45
实时时钟 bq4802–
温度传感器 TMP100 TMP121 TMP123 TMP122 TMP124
USB 电源 TPS206x
视频 DAC THS8133B THS8134B
视频解码器 TVP5154
视频放大器 THS7303
THS7313 THS7314 THS7315 30 THS7316 THS7353 OPA361 OPAy830 30
