室外灯光自动控制电路原理图

来源:网络  发布者:电工基础  发布时间:2026-03-04 17:30
合上电源开关S,220V市电经熔断器FU4至变压器T1初级,次级输出约16V交流加至整流桥UR整流后,经稳压集成块IC1稳压,电容C1、C2滤波为控制电路提供工作电源。IC2、IC3为NE555集成块,IC2与外围元件组成光控电路,IC

室外灯光自动控制电路原理图

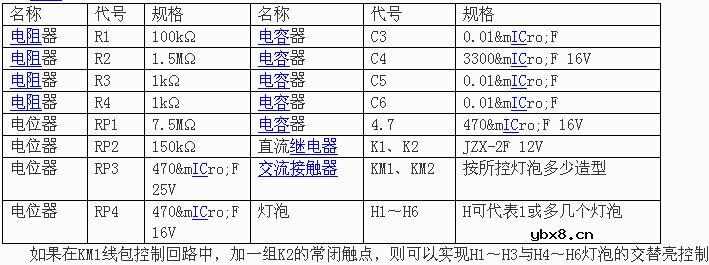

合上电源开关S,220V市电经熔断器FU4至变压器T1初级,次级输出约16V交流加至整流桥UR整流后,经稳压集成块IC1稳压,电容C1、C2滤波为控制电路提供工作电源。IC2、IC3为NE555集成块,IC2与外围元件组成光控电路,IC3与外围元件组成定时电路。白天光线强,光敏电阻RG阻值小,IC24脚复位端为低电平,则IC23脚输出为代,三极管VT1截止,继电器K1断开,其常开触点K1-1、K1-2断开,所有灯泡均不亮。当今昔降临光线减弱时,光敏电阻RG阻值逐渐增大使IC24脚为高电平,则IC23脚输出高电平,VT1导通,断电器K1吸合,常开触点K1-1闭合,KM1吸合,与主触点KM1-1、KM1-2、KM1-3相连的灯泡亮。同时常开触点K1-2闭合,接通IC3的电源,其4、2脚为高电平。IC33脚输出高电平,三极管VT2导通,继电器K2吸合,KM2吸合,KM2-1、KM2-2、KM2-3接通另一部分所控灯泡,灯具全部发光。由于继电器K2吸合,常闭触点K2-2断开,电阻R2、电位器RP1为电容C4充电。当电容C4上电压充到约8V~9V时,IC3复位,3脚输出低电平,三极管VT2截止,继电器K2释放,常开触点K2-1断开KM2的3组常开主触点所控灯泡,只剩下KM1所控灯泡亮。调节电位器RP1就可改变KM2所控灯泡点亮的的时间。 电路元件参数见表

室外灯光自动控制电路原理图
