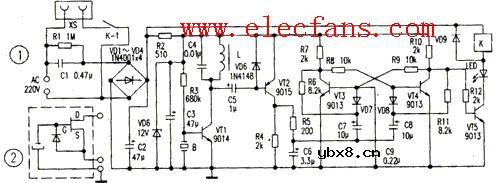

超声波遥控开关工作原理图

声波遥控开关是利用频率为18kHz左右的声波信号作为遥控媒介,其发射器是一只无源的压气式发声胶球,可在 20m左右的室内随意控制灯具的亮灭。 电路主要由电源电路、声波换能器、选频放大器、负脉冲发生器、双稳态电路、电子开关等部分组成。

电源电路由VD1~VD4、C1、C2、C3等组成。接通220V交流电源后,C2两端约可输出12V左右的直流电压供给整机用电。

VT1、B等元件构成声波换能器。L、C4、VT2等构成选频放大和脉冲放大器。若人为地使压气发声胶球发出一个声波信号,压电陶瓷换能器(或驻极体话筒)B,就将声波信号转换为相应的电信号,此信号由C5加到负脉冲发生器VT2的基极,其集电极则输出一个负脉冲触发信号,使双稳态电路翻转。

双稳态电路由VT3与VT4组成。由于电容C9的作用:在刚加电时VT3处于截止状态,VT4导通,其集电极输出低电平,VT5截止,继电器K动作,常开接点K-1断开,输出插座XS电压为零,发光管LED不亮。

当上述VT2集电极输出负脉冲触发信号使双稳态电路翻转后,则VT3由截止状态转为导通状态,VT4由导通状态转为截止状态,其集电极输出高电平,使VT5迅速导通,继电器K得电吸合,常开接点K-1闭合,插座XS对外送电且LED发光指示。若要关机,只需再发出一个声波信号,则双稳态电路又会翻转一次,VT3截止,VT4导通,继电器K释放,插座XS则停止对外送电。
